性能与功耗双驱动！思瑞浦推出TPAFEA108 集成自适应电源四通道IDAC/VDAC 光模块AFE

聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK（股票代码：688536）推出TPAFEA108，内部集成BUCK电路，用于IDAC的正电源供电，以及Invert buck电路(Buck-Boost电路)，用于VDAC的负电源供电，均支持输出电压软件可配置或输出电压随负载自适应调节，降低功率损耗。同时集成4通道IDAC，单通道最大输出电流220mA。4通道正负压VDAC，负电源电压最高支持0V，单通道驱动电流最大80mA。支持I2C接口，QFN3.4X2.8-22小型化封装实现超高集成度，专为数据中心光模块和50G PON打造的高集成度低功耗AFE。

一、产品优势

1、集成BUCK供电模块

• 支持输出电压软件可配置或者输出电压随IDAC负载自适应调节，可显著降低IDAC功率损耗。

• 3MHz开关频率，支持超小电感(1uH/0603) 和输出电容 (2.2uF/0402)，大大节省系统空间。

• 最大800mA带载能力，支持峰值/谷值过流保护以及HICCUP模式。

• 2.9V to 5V输入范围，0.5V to 2.5V可调输出。

2、负压VDAC

• 支持-5V~0V输出，-5V~-1V范围TUE<±1%，-1V~0V范围TUE<±10mV。

• 外置负电源电压最高支持到0V，内置负电源电压最高支持到-0.5V，可以在各种负压场景提供稳定偏置。

• 最大sink电流80mA，输出电压变化<10mV。

• Footroom最小支持到100mV，配合内置自适应电源最大限度控制VDAC footroom，以降低系统损耗。

• 高精度电流检测，TUE<±1%。

3、大电流IDAC

• 4通道12位0~220mA输出IDAC，30mA~220mA范围TUE<±1%，2mA~30mA范围TUE<±0.3mA。输出纹波(ripple)<0.3mApp。

• 120mA/220mA档位下支持100mV/200mV超低供电headroom。配合内置自适应电源最大限度控制IDAC headroom，以降低系统损耗。

• 采用自有专利的创新架构，供电范围0.5V~2.5V，最低至0.5V，适配更低偏置电压的光模块应用场景，可显著降低系统功耗。

• 极高的建立和关断响应速度，CL=100nF，建立速度<20us，关断速度<10us。

• 高精度电压检测，满足自适应电源电压检测需求。

4、超高集成度

• 单芯片集成4路IDAC、4路VDAC、自适应电源Buck、自适应电源Invert buck，兼具高效率、小体积、低成本等众多优势于一体。

二、产品特性

• 4通道12位 -5V~0V输出VDAC；

• 4通道12位 0~220 mA输出IDAC；

• 内部集成BUCK电路，用于IDAC的正电源供电；

• 内部集成Invert buck电路(Buck-Boost电路)，用于VDAC的负电源供电；

• 支持IDAC电压监控、VDAC电流监控、以及短路/过温/Power Good等多种错误报警功能；

• I2C接口；

• 温度范围： −40°C to +125°C；

• 封装：QFN3.4×2.8-22；

三、典型应用

数据中心EML光模块和50G PON：IDAC给EML差分激光器/SOA提供大电流支持，VDAC给EAM（电吸收调制器）提供负压偏置。

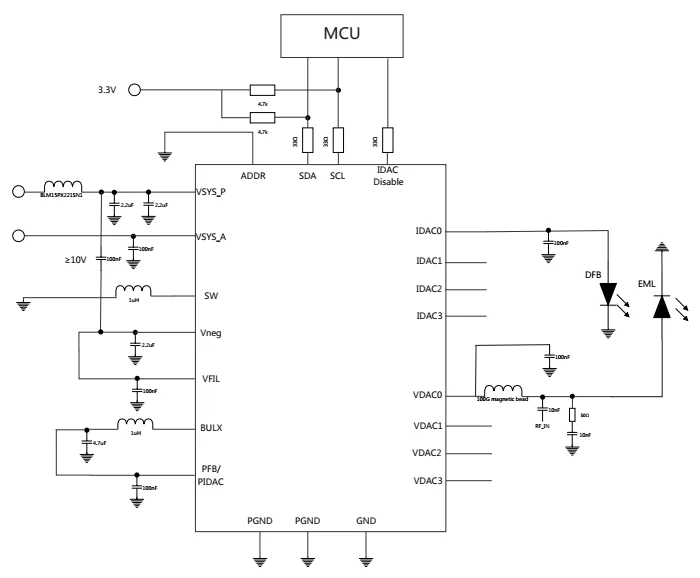

EML光模块应用框图

TPAFEA108产品现已量产，可提供样品申请及评估板技术支持。如有需求，请联系思瑞浦当地销售团队或邮件至business@3peak.com。
